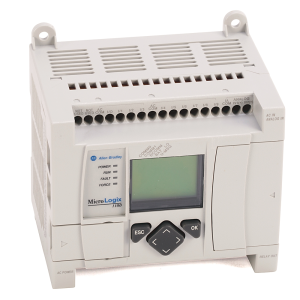

Allen-Bradley 的 1763-L16BWA MicroLogix 1100 可编程控制器是一款工业可编程控制器，共有十八 （18） 个 I/O 点。它由十 （10） 个 24VDC 灌电流或拉电流数字输入、两 （2） 个模拟输入和六 （6） 个继电器输出组成。此控制器需要 100-240VAC 的输入电源。输入通道的 OFF 状态电压范围介于 0 至 5 V DC 之间，最大 OFF 状态泄漏电流为 1.5 mA，标称阻抗为 3.1 k？。模拟输入兼容 0 至 10 VDC，输入分辨率为 10 位。

1763-L16BWA 的模拟输入还具有 +/-0.5% 满量程非线性度、+/-0.5% 精度、210 k？电压阻抗和 10.5 伏直流输入电压保护。 1763-L16BWA 的输出是六 （6） 个隔离继电器输出，每组电流为 3A，最大 OFF/ON 和 ON/OFF 响应时间为 10 毫米。继电器输出具有一个继电器触点，额定电流容量为 1.2 MAKE，连续电流为 1.0A，功率输出为 28VA。总体而言，1763-L16BWA 在 120 伏交流电下具有 25A 持续 8 毫秒的浪涌电流，在 240 伏交流电下具有 40A 持续 4 毫秒的浪涌电流，总功耗为 52 VA。该模块的环境工作温度范围为 -20 至 65 摄氏度（-4 至 149 华氏度），相对湿度为 5% 至 95%。它可承受 30G 的运行冲击和 50 赫兹的 15G 振动。它的尺寸为 3.5 x 4.09 x 3.43 英寸，重约 2 磅。

Allen-Bradley 1763-L16BWA 是属于 MicroLogix 1100 产品系列的可编程逻辑控制器 （PLC）。MicroLogix 1100 控制器是紧凑型控制器，非常适合在小规模应用中使用。它有一个集成的十二 （12） 个 24VDC 离散输入，其中四 （4） 个是高速输入，支持沉和接线配置。它还提供两 （2） 个 0-10VDC 模拟输入，分辨率为 10 位，输入编码为 10 位有符号整数。输出由六 （6） 个独立隔离的继电器输出通道组成。

Bradley 1763-L16BWA 支持扩展模块，以增强控制器的集成功能。此控制器最多支持四 （4） 个扩展模块。
当连接此模块的模拟通道时，推荐的电缆是 Belden #8761。此电缆配有必须连接到接地系统的排扰线和铝箔屏蔽层。模拟通道支持 2 线、3 线和 4 线变送器。此控制器不为模拟电压输入提供回路电源。继电器输出通道设计用于 10A 的负载电流，机械寿命为 10,000,000 次循环。它的 Turn OFF 和 Turn ON 时间为 10 毫秒。它可以在 125VDC、120-240VAC 的电压范围内运行。

它还用于配置扩展模块以及设置作和通信参数。
通讯端口为 RS232 / RS485 和以太网 I/P 端口。这些通信端口还可用于连接人机界面 （HMI） 和监控和数据采集 （SCADA）。
