⚙️ 一、产品概述

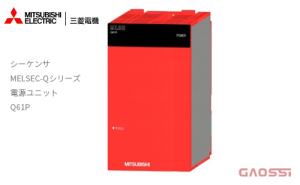

三菱Q61P是Q系列PLC的专用电源模块，主要为PLC基板上的各模块（如CPU、I/O模块等）提供稳定的DC 5V/6A电源输出。其输入电压范围宽泛（AC 85~264V），兼容全球主流电网标准，适用于工业自动化控制系统。
📊 二、核心参数速览表
三、关键功能特点
- 高可靠性设计
- 过压/过流保护：DC 5V输出端设过压保护（5.5~6.5V）和过流保护（≥6.6A），防止模块损坏。
- 抗干扰能力：通过IEC61000-4-4噪声测试（2kV脉冲噪声），适应恶劣工业环境。
- 瞬时掉电应对：支持20ms内瞬时掉电恢复，确保系统连续运行。
- 简化调试与维护
- 软元件测试功能：允许在程序任意步修改软元件值，无需修改代码即可调试特定程序段，缩短开发周期。
- 自动数据备份：程序和参数自动保存至Flash ROM，避免因电池耗尽丢失数据；支持开机自动恢复备份。
- 扩展性与兼容性
- 基板支持：兼容Q3□B、Q3□DB、Q6□B系列基板，安装于电源专用插槽。
- 软元件扩展：位软元件（M/B）可扩展至60K点，支持复杂程序结构。
🏭 四、应用场景
- 多模块PLC系统：为Q系列CPU、I/O模块、定位模块等提供集中供电。
- 高稳定性要求场景：如过程控制（温度调节、模拟量采集）、运动控制（伺服驱动器）等。
- 远程维护系统：结合以太网模块实现远程程序监控与故障诊断。
🔧 五、安装与接线
- 端子规格：支持线径0.75~2mm²，压线端子型号RAV1.25-3.5/RAV2-3.5，扭矩0.66~0.89N·cm。
- 状态指示：LED绿灯亮表示运行正常，熄灯表示异常。
