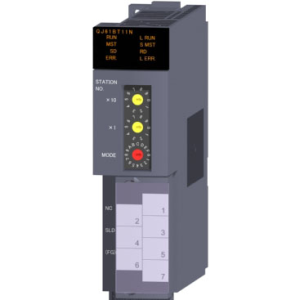

QJ61BT11

Mitsubishi/三菱

产品概述:

QJ61BT11是三菱Q系列的CC-Link系统主站/本地站模块,CC-Link用专用电缆连接象I/O模块、智能功能模块和特殊功能模块这样的分布式模块,连接后这些模块就可以由PLC CPU控制。
1、通过将各个模块分布安装到象传送线和机器设备这样的机器上,可以提高整个系统的接线效率。
2、可以非常容易地高速发送和接收由模块处理的输入/输出ON/OFF数据和数字数据。
3、可以通过连接多个PLC CPU配置一个简单的分布式系统。
4、通过连接由三菱合作厂商制造的各种设备,系统可以提供灵活的解决方案,满足用户的各种不同需求。

 . 主站……….控制数据链接系统的站。
 . 远程I/O站…..仅处理以位为单位的数据的远程站。
   开关或指示灯的ON/OFF状态使用远程输入RX和远程输出RY进行通信。
 . 远程设备站….仅处理以位为单位和以字为单位的数据的远程站。
   和远程设备站进行交换的信号(初始化请求、发生出错标志等等)使用远程输入RX和远程输出RY进行通信。到远程设备站的设定数据用远程寄存器RWw和RWr进行通信
 . 本地站……..必需配置PLC CPU 并且可以和主站以及其它本地站通信的站。
   主站和本地站之间的通信使用两种类型的传输方法:循环传送和瞬时传送。
 . 智能设备站….可以执行瞬时传送的站。
   主站和智能设备站之间的通信使用两种类型的传输方法:循环传送和瞬时传送。
