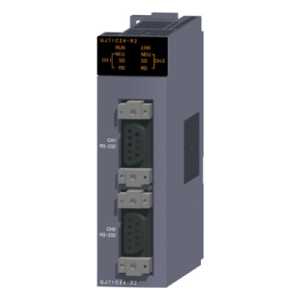

产品简介

类型：串行通信模块（RS-232/RS-422/RS-485）
品牌：三菱电机（Mitsubishi Electric）
适用系列：MELSEC-Q系列PLC
功能：用于实现PLC与外部设备（如触摸屏、变频器、条码阅读器等）的串行数据通信。

---

主要特点

1. 接口类型

• 支持 RS-232（1通道）和 RS-422/485（1通道），共2个通信端口。
• 可通过开关切换RS-422/RS-485模式。

1. 通信协议

• 支持MC协议（三菱专用协议）、无协议通信（自定义协议）和双向协议（与变频器等设备通信）。
• 兼容ASCII和二进制数据传输。

1. 编程支持

• 通过GX Works2或GX Developer编程软件配置通信参数（波特率、数据位、校验位等）。
• 内置缓冲区支持高速数据传输。

1. 应用场景

• PLC与HMI（人机界面）连接。
• 与第三方设备（如传感器、打印机）通信。
• 工业自动化系统中的多设备组网。

1. 其他特性

• 最大传输距离：RS-232（15m）、RS-422/485（1200m）。
• 隔离设计，抗干扰能力强。
• 支持模块热插拔（需系统配置允许）。

---

技术参数

• 电源：DC5V（通过PLC基板供电）。
• 功耗：0.8W（典型值）。
• 通信速率：300bps～115.2kbps（依协议和接口类型而异）。
• 安装方式：插接到Q系列PLC基板的插槽中。
