🔧 一、基本规格与参数
- 产品名称

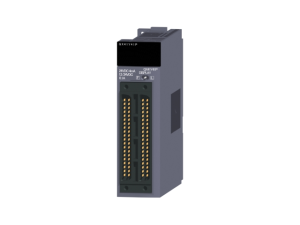

DC输入/晶体管输出模块（混合I/O模块）。 - I/O点数
- 输入部分：32点，电压DC24V，输入电流4mA，响应时间1/5/10/20/70ms（可调）。
- 输出部分：32点漏型晶体管输出，电压范围DC12~24V，输出电流0.1A/点，每公共端最大2A；支持短路保护、浪涌吸收及热防护。
- 连接方式
- 40针连接器，32点共用1个公共端（输入共阳极，输出漏型）。
⚙️ 二、核心功能特点
- 高速处理能力
- 支持多CPU间高速通信（周期低至0.88ms），适用于高速机器控制（如运动同步）。
- 基本指令处理速度达1.9ns，显著缩短系统扫描周期。
- 安全与可靠性
- 数据备份与恢复：支持CPU数据自动备份至存储卡，故障时快速复原系统。
- 安全加密：支持32字符密码（含特殊字符），限制未授权设备访问，保护程序知识产权。
- 多重保护：输出端集成热防护、短路保护及浪涌吸收器。
- 诊断与调试
- 采样跟踪功能：实时监测位/字软元件数据，以图表分析故障，缩短停机时间。
- 兼容开发工具：通过以太网直连编程工具（GX Works2/Developer），无需复杂网络设置。
🏭 三、应用场景
- 工业自动化控制
- 适用于PLC系统扩展，处理数字量输入/输出信号（如传感器、开关控制）。
- 支持多CPU协同，实现高速定位控制（如伺服电机、编码器反馈）。
- 高精度过程控制
- 可与温度模块（如铂电阻输入）、高速计数器模块（如QD64D2）配合，用于半导体/液晶制造设备。
- 网络通信
- 兼容MELSECNET光纤网络，支持10Mbps/25Mbps高速通信，抗干扰性强。
📐 四、物理与安装特性
- 尺寸与安装：标准Q系列模块，需搭配主基板、CPU及电源模块使用。
- 环境适应性：工业级设计，支持通道间电气隔离，抗噪声干扰。
