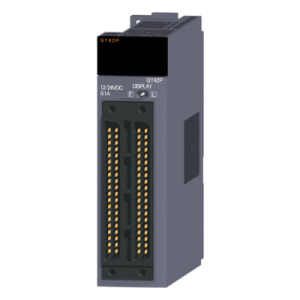

三菱Q系列输出模块QY42P规格详细说明:
[输出类型] 晶体管漏型输出模块
[输出点数] 64点
[隔离方法] 光电耦合器
[额定负载电压] 12-24VDC(+20/-15%)
[最大负载电流] 0.1A/点，1.6A/公共端
[最大起动电流] 0.7A,10ms或更短
[OFF时的泄漏电流] 0.1mA或更小
[ON时的最大电压降] 0.1VDC(标准)0.1A，0.2VDC(最大)0.1A
[ON->OFF响应时间] 1ms或更短
[OFF->ON响应时间] 1ms或更短(额定负载、电阻负载)
[电涌抑制器] 齐纳二极管
[保险丝] 无
[外部电源电压] 12-24VDC(+20/-15%)(纹波系数在5%以内)
[外部电源电流] 20mA(在24VDC时)/公共端
[介电耐压电压] 560VACms/3个周期(海拔2000m(6557.38英尺))
[绝缘电阻] 由绝缘电阻测试仪测出10MΩ或更高
[抗扰度] 通过1500Vp-p嗓声电压、1μs嗓声宽度和25至60Hz嗓声频率的嗓声模拟器
第一瞬时嗓声IEC61000-4-4:1kV
[防护等级] IP2X
[公共端子排列] 32点/公共端(公共端:1A01，1A01，2A01，2A02)
[I/O点数] 64(按64点输出模块设置I/O分配。)
[保护功能] 有(过热/短路保护)以1点为增量激活过热/短路保护
[运行指示器] ON指示(LED)
[外部连接] 40-引脚连接器2排 [适用线径] 电缆芯：0.3mm2(用于A6CON1) [外部接线连接器] A6CON1,A6CON2,A6CON3(可选项) [连接器/端子转换器] A6TBXY36，A6TBXY54 [5VDC内部电流消耗] 105mA(标准:所有点ON) [外形尺寸HWD] 9827.4*90mm
[重量] 0.17kg

QY42P外部连接图：
